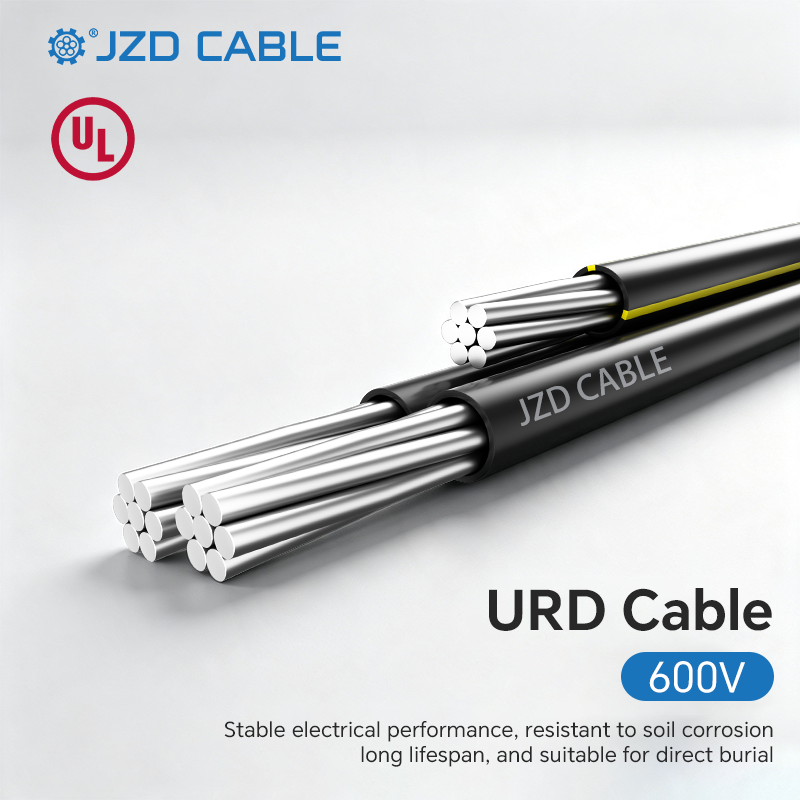

单相二次配电用三芯地下配电铝电缆

在北美洲和南美洲，从变压器到电表的最终连接段采用单相三线制系统（120/240V）。该供电线路的标准线缆为三芯地下配电线缆（triplex URD）：包含两根绝缘相导体与一根中性线，三者相互绞合而成。

三层结构地下配电电缆专为600V二次配电场景设计。这种绞合结构并非出于包装便利的考量，而是为了在直埋敷设场景中兼顾电气性能、施工效率与长期可靠性。

对于从事地下住宅项目的公用事业公司、承包商和开发商而言，理解三芯铝线（triplex URD）为何会成为标准，以及何时应优先选用它而非单芯线或四芯线，至关重要。

一、三相四线二次回路：三股线的适配场景

在深入研究三重结构本身之前，有必要先厘清它所服务的体系。

在北美二次配电系统中，最常见的配置如下：

• 单相三线制（120/240V）——两根相位差180°的相线，外加一根中性线
• 三相四线制（120/208V 或 277/480V）——三根相位互差120°的相线，外加一根中性线

三芯地下配电电缆适用于单相三线系统——这是目前住宅二次配电中最常见的系统。该电缆有时会被误认作“三相四线”电缆，但三芯电缆仅包含两根相导体，而非三根。“三线”指的是导体的总数量（两根相线加一根中性线），而非相的数量。

对于三相二次回路，正确的电缆应为四芯地下配电电缆（URD）——即三根相线加一根中性线。

二、为何选择Triplex：背后的工程逻辑

1.绞合组件的电气特性

三重URD的螺旋扭转并非单纯的机械特性，它会直接产生电学层面的影响。

绞线会增大相间互感。当三根导体以固定节距螺旋绞合时，相间间距保持恒定，从而使互感值保持稳定。在单相三线制系统中，这种稳定的互感有助于维持两相之间的电压平衡。相比之下，敷设在沟槽中的三根独立单芯电缆的相对位置会随敷设路径变化，导致互感沿线路波动，在负载变化时可能引发相间出现微小电压偏差。长距离敷设时，这些偏差会累积至可测量的程度。

对电压调节的影响。绞合结构可确保两根相导体的电路路径长度几乎一致，从而保证两相的电压降对称。这在多户住宅开发项目中尤为重要，因为这类项目中各相的负载存在差异——对称的电压降特性可确保所有终端用户获得的电压均处于可接受范围内。

2.平衡负载与非平衡负载——中性线的工程功能

在三线单相系统中，两根相导线的相位相差180°。当两相负载完全平衡时，中性线电流趋近于零。当负载不平衡时，中性线仅承载两相电流的差值，通常为系统容量的10%-25%。

三芯绞合电缆的作用：这种绞合结构可固定三根导体的相对位置，使中性线与两根相导体之间的间距在整根电缆长度内始终保持一致。这种几何对称特性可确保中性线阻抗不受布线路径弯曲或地形变化的影响而保持均匀，从而保证不平衡电流不受安装几何形态的干扰，可靠地回流至变压器中性点。在相负载极少处于平衡状态的住宅二次配电系统中，三芯绞合结构可在所有运行工况下维持稳定的中性线阻抗，以此应对这一难题。

3.螺旋扭转的机械工程优势

机械完整性：绞合结构将各导体束缚在一起，使拉力均匀分布于整个组件，避免安装过程中单根导体出现分离。

直埋兼容性。紧凑的绞合组件在回填过程中作为整体单元移动，与独立的单根导体相比，可降低导体受损的风险。

端接便捷性：这种扭绞结构使线缆可在端接点处分离且不会回弹，从而简化与电表底座及配电盘的连接作业。

4.空间与沟槽效率

与三根独立的单芯电缆相比，三芯地下配电电缆所需的沟槽空间要小得多。

对于拥有数百甚至数千英尺二级配电线路的住宅开发项目而言，这种沟槽空间与人工成本方面的差异十分显著。在长距离穿管布线作业中，三重结构地下配电电缆（triplex URD）的集束构造可通过均匀分布张力降低卡塞风险，而单芯导体则容易因导体缠绕或摩擦不均出现卡塞问题。

三、三芯电缆与单芯电缆：适用场景对比

选型规则：对于单相住宅二次线路而言，三芯电缆是具备成本效益的选择；当需要相序灵活性，或是长距离一次线路需要大截面积（4/0 AWG以上）时，优先选用单芯导线。




四、三工线与四工线：相数差异对比

这种区分并非主观随意。在三相应用中使用三芯线会导致一相无供电，而在单相供电场景中使用四芯线则会产生闲置导体，造成不必要的成本。线缆的选择完全由负载类型决定：

• 单相负载用三芯电缆
• 三相负载用四芯电缆

五、导体与绝缘：材料工程

铝导体：1350-H19 及 AA-8000 系列

三层式地下配电线路导体采用压缩绞合铝——1350-H19系列或AA-8000系列合金材质。

压缩导体的工程意义：压缩导体通过机械轧制减小外径，形成更紧凑的横截面。该工艺的核心价值在于：在导体规格相同的情况下，压缩导体的外径小于标准绞合导体——这意味着电缆整体直径更小，从而可在相同尺寸的管道内布设更大规格的导体，或在导体规格不变时选用尺寸更小的管道。对于地下直埋及穿管敷设场景而言，这一点会直接影响施工可行性与材料成本。

1350-H19：高纯度（≥99.7%）铝，其中H19表示完全硬拉状态——是电工级铝的标准材料。

AA-8000系列：专为建筑用线场景开发的铝合金，具备优异的抗蠕能与热循环性能，在连接规范的前提下于地下环境中使用可保障可靠性。

交联聚乙烯绝缘：90℃干湿两用额定值

三芯地下配电电缆采用交联聚乙烯（XLPE）绝缘层。交联聚乙烯属于热固性材料，其交联结构可实现以下特性：

90℃连续工作温度——额定可在潮湿及干燥环境下连续运行。

卓越的耐潮性能——交联聚乙烯（XLPE）的交联结构使其吸湿性极低，适用于直埋及穿管敷设场景。

耐化学性——交联聚乙烯可耐受土壤中常见的酸、碱、盐以及微生物侵蚀。

参考标准：UL 854 与 ICEA S-105-692

三层地下配电线路（URD）符合两项核心标准：

UL 854（型号USE-2）：USE-2 代表“地下入户线，90℃ 干湿环境适用”。该标准规定了入户电缆的结构、材料及测试要求。USE-2 级电缆可直接埋地无需穿管，且适用于在潮湿场所长期运行。三芯 URD 电缆的 USE-2 认证意味着它可直接埋入地下，无需额外的管道防护，且能在潮湿环境中持续运行。

ICEA S-105-692：本标准专门针对600V单层热固性绝缘公用事业地下配电电缆，其规定内容如下：

• 绝缘厚度：XLPE绝缘厚度范围为0.030至0.045英寸，具体取决于导体尺寸
• 测试要求：包含介电强度测试（AC 耐压 14kV/分钟）以及绝缘电阻测试
• 结构要求：导体绞合、屏蔽及护套规格

符合ICEA S-105-692标准，表明三芯地下配电电缆（URD）的设计与测试均遵循公用事业配电电缆行业标准，适用于从变压器到用户电表的地下供电场景。

六、典型工程参数

1.载流量（美国国家电气规范表310.15(B)(16)）

以下载流量数据基于导体温度90℃、环境温度40℃、负载率100%、埋设深度36英寸，且土壤热阻系数RHO=90的条件得出。

NEC参考说明：以下数据基于美国国家电气规范（NEC）表310.15(B)(16)中90℃交联聚乙烯（XLPE）绝缘层对应列，并已按照NEC表310.15(B)(2)(b)对地下敷设场景完成温度校正。

实际载流量会随环境温度、土壤热阻率（RHO）以及敷设方式的不同而变化；在热阻率较高的干燥土壤中，载流量可能需要进行降额处理。

2.埋设深度要求（美国国家电气规范表300.5）

直埋式三芯地下配电电缆：

3.典型尺寸代号解析

三层结构地下配电电缆的规格通常按“相导体规格-相导体规格-中性线规格”的方式标注：

4.典型导体绞合结构

七、典型安装场景

1.住宅开发项目——从变压器到用户进线端

在典型的住宅开发项目中，三线地下配电线路会按照以下路径铺设：配电变压器→直埋敷设→电表底座→用户配电盘。

安装顺序：

• 开挖深度达24英寸的沟槽
• 底部铺设4-6英寸厚的砂垫层
• 三芯地下配电电缆敷设（单盘、一次牵引）
• 警示带敷设于电缆上方12英寸处
• 回填与压实

三芯地下配电电缆的单盘牵引法可通过一次作业完成全部安装，与需分三次牵引的三根独立单芯电缆相比，可节省约40%-50%的安装人工。

2.车道横穿路段——导管防护

当三芯地下配电电缆（URD）必须从车道下方穿越时，通常需加装管道以提供额外的机械防护。标准做法是采用2至4英寸的PVC管道，埋设深度不小于18英寸（此为车道下方的允许最小埋设深度）。将三芯地下配电电缆穿入管道可一次性完成作业，无需像多根单芯导线那样分别进行穿线与标识作业。

八、JZD 三层结构地下配电铝电缆

JZD 电缆生产符合 UL 854 认证的三芯URD 铝电缆，适用于 600V 二次配电，符合 ICEA S-105-692 标准。

产品规格

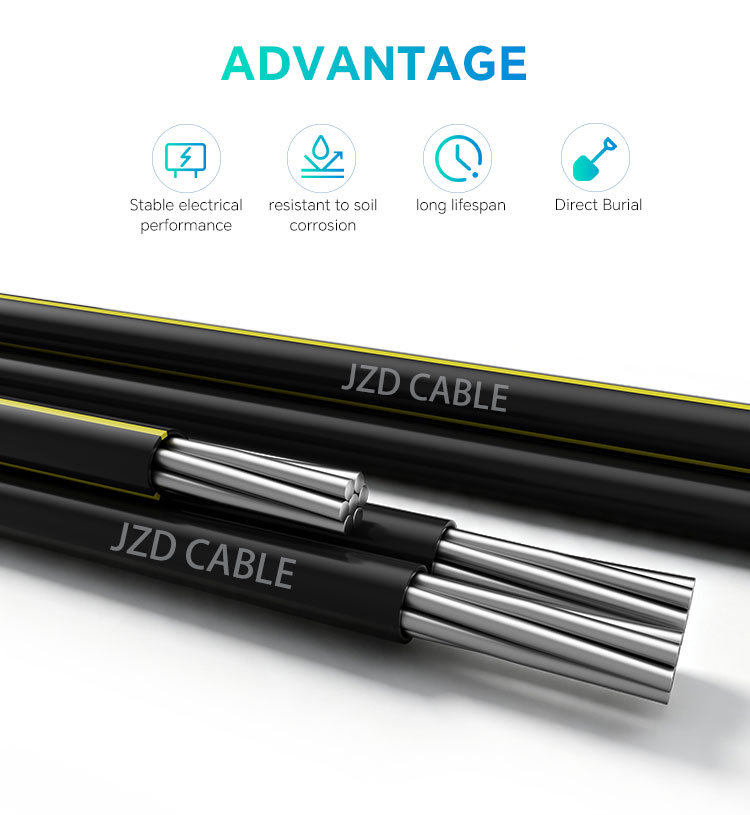

核心功能

• 中性线标识：带黄色条纹的中性导体，便于识别
• 直埋级额定——多数应用场景无需穿管
• 压缩铝导体——可缩小整体直径，降低对导管尺寸的要求
• 扭绞结构设计——简化安装流程，每回路单卷单拉即可完成布设
• 交联聚乙烯绝缘——适用于地下场景的90℃干湿双额定温度，保障运行可靠性
• 符合ICEA S-105-692标准——满足600V单层热固性绝缘地下配电电缆的行业标准要求
• 获UL 854认证——安全性与规范合规性均经过独立验证

九、结论

三层式居民地下配电铝缆是美洲各地地下住宅开发项目中单相三线二次配电的工程标准。

其优势十分明确：

• 扭绞式三芯组件可实现单芯导线无法企及的安装效率——单卷线材、单次穿线，可节省40%-50%的安装人工
• 交联聚乙烯（XLPE）绝缘材料可在90℃干湿环境下稳定工作，符合UL 854及ICEA S-105-692标准要求
• 压缩铝导体可实现经济高效、轻量化的电力传输，同时还能降低对导管尺寸的要求
• 绕线结构的几何对称性可确保中性阻抗恒定，从而解决住宅应用中常见的相负载不平衡问题
• 选择操作十分简单：
• 适用于120/240V单相住宅供电的三芯电缆
• 三相商用/工业用四芯电缆
• 一次配电及定制相序用单芯导体

当您的地下住宅项目需要可靠且高性价比的二次配电方案时，三芯地下住宅配电（URD）铝缆是经过工程验证的理想选择。

您的地下配电项目是否需要三层结构的URD铝芯电缆？请联系JZD获取技术规格、选型协助以及经认证的电缆解决方案。
