铝芯与铜芯XHHW-2电缆：应用场景及选型指南

XHHW-2是北美商业及工业项目的标准建筑用线。其交联聚乙烯（XLPE）绝缘层可在干湿环境下达到90℃的额定温度，适用于导管、电缆桥架及户外明敷线路。但XHHW-2提供两种导体可选：铜芯与铝芯。二者的绝缘规格与额定电压完全一致，但导体材质会决定载流量、重量、端接方式以及全生命周期成本。

本指南从工程角度对比铜质与铝质XHHW-2线缆，内容涵盖导体冶金特性、载流量降额、端接要求及应用适配性。

一、铜芯与铝芯XHHW-2线缆一览

二、导体冶金：AA-8000 与传统铝的对比

铝芯线的口碑源于20世纪60至70年代的多起故障事故——当时分支电路采用的是AA-1350型（纯度99.5%的铝）线材。AA-1350在接线端极易氧化，进而引发过热甚至火灾，正是这段过往让人们形成了铝材质本身不可靠的固有印象。

现代铝制XHHW-2线缆采用AA-8000系列合金，该合金含有锌、钛、锰和硅。这些合金元素可提升强度与耐腐蚀性，并减少端子在持续受压下的蠕变（冷流）现象。自1981年起，美国国家电气规范（NEC）便要求建筑用铝线必须采用AA-8000系列材料。UL已按照UL 486A-486B标准对AA-8000端子进行测试，测试过程中未使用刷涂处理或氧化抑制剂，最终证实其性能符合甚至超过该标准要求。

铝暴露在空气中后，会立刻在表面形成一层薄而自限性的氧化层。与铁表面疏松、易剥落的氧化物（铁锈）不同，氧化铝质地致密且与基底附着牢固，可对下方的金属起到保护作用。该氧化层的电阻较高，但采用双金属接线端子，并在指定场景下配合使用抗氧化剂的规范端接操作，可有效应对这一问题。铜表面同样会形成氧化层，但氧化铜具有导电性，不会对端接部位的电流传输造成明显阻碍。这也是铜质端接更为简便的原因之一：仅需使用标准接线端子、直接压接即可，无需使用抗氧化剂。

三、电导率与载流量修正

按体积计算，铝的导电率约为铜的61%。若要承载相同的电流，铝导体必须增大线径。常见的等效配对如下：

在90°C条件下，2/0 AWG规格的铜导线载流量为195A；与之载流量相当的铝导线（4/0 AWG规格）同样可承载195A电流，但导线直径更大。

实际应用中的载流量降额

NEC 第310.16条表中的数值基于环境温度30℃、载流导体不超过三根，以及终端温度为75℃或90℃的条件设定。在实际项目中，需应用降额处理：

环境温度。在40°C条件下，额定温度90°C的XHHW-2型电线的校正系数约为0.91。

导体成束布置：在装有三根以上载流导体的线槽中，需采用以下降容系数：4–6根导体为0.80，7–9根为0.70，10–20根为0.50。

假设在40℃环境下有一条200A的馈线。若采用铜导体，3/0 AWG（90℃时载流量为225A）乘以0.91的降容系数后得到205A，符合要求；若采用铝导体，4/0 AWG（90℃时载流量为205A）乘以0.91的降容系数后仅为187A，无法满足要求。铝导体必须升级为250 kcmil规格（230A × 0.91 = 209A）。规格更大的铝导体需要占用更多的穿管空间，可能需要配套更大尺寸的线槽。

电压降

铝的单位长度电阻更高，因此相同线规下的电压降会更显著。美国国家电气规范（NEC）规定分支电路的最大电压降不得超过3%，总电压降不得超过5%。针对200安培电流、200英尺的布线长度，采用4/0 AWG铜线时，电压降约为2.1%； 4/0 AWG 铝线的压降约为3.4%。为满足3%的限值要求，铝线必须升级为250 kcmil规格——这并非出于载流量考量，而是由电压降决定的。

除载流量和电压降之外，导体的短路耐受能力也是选型时需考虑的一项因素。

耐短路性能与容错能力

铜的熔点更高（1083℃），因此比铝（660℃）具备更优异的短路耐受能力；在持续故障工况下，铝导体达到熔断温度的速度会更快。

对于可用故障电流较高的电路——例如靠近公用事业变压器、大型开关设备或电机控制中心的电路——铜因其更强的容错能力可能会成为首选。铝在配合恰当的过流保护协同设计的情况下也可使用，但其热裕量较低。

鉴于这些性能差异，下一节将介绍终止要求。

四、终止要求：关键差异

铝质接线端子是安装过程中最关键的单一变量因素，以下操作规范为强制性要求：

双金属接线端子。将铝导体连接至铜排或设备端子时，必须使用双金属（铝-铜）过渡接线端子。铝与铜直接接触会加速电偶腐蚀。

抗氧化化合物。美国国家电气规范（NEC）第110.14条允许使用氧化抑制剂，但并未强制要求。对于AA-8000型接线端子，UL 486A-486B标准既不要求刷涂处理，也不要求使用抗氧化剂。不过，最佳实践（尤其是关键基础设施场景下）仍建议采用抗氧化处理，以提升连接的长期可靠性。

扭矩符合性。所有电气连接必须按照制造商说明（美国国家电气规范第110.14(D)条）要求施加扭矩。铝制接线端扭矩不足或扭矩过大是引发故障的主要原因。

接线端子标识：用于铝导体的端子必须标注“AL”或“CU-AL”；标准纯铜接线端子不得与铝导体配合使用。

铜质端子的结构更为简单：采用标准铜接线端子，直接压接即可，在大多数环境下都无需使用抗氧化剂。

一旦确定终止方法，下一节将提供基于实际应用的选型指导。

五、应用程序选择

铜质XHHW-2线缆的适用场景

• 采用直接铜质接线端子简化安装的配电盘与开关盘接线端
• 处于潮湿、多油或接触化学品环境中的工业设备
• 适用于空间受限、弯曲半径有限或导管填充量受限的安装场景
• 要求具备优异短路耐受能力的大故障电流电路
• 易受振动影响的设备，其柔性绞线可抗疲劳
• 具有固定线槽容量的改造项目

铝芯XHHW-2线缆的适用场景

• 可实现30%–40%成本节约的大型商用喂料设备，其降本效益十分显著
• 可通过减重降低安装人工成本的长距离馈线敷设场景
• 采用双金属接线端的穿管或线槽式工业配电系统
• 导管填充不受限制且可采用加大尺寸的项目
• 对预算敏感、铝的成本优势起到决定性作用的项目
• 采用SUN RES和FT4等级的室外及托盘安装设备

六、如何选择合适的XHHW-2电缆

1. 根据美国国家电气规范（NEC）第310.16条确定载流量要求，并针对环境温度和导体数量应用降额系数。
2. 检查导管的填充容量。铝芯导线需将线规放大1至2个号，会占用更多导管空间。若线槽容量固定，则可能需使用铜芯导线。
3. 评估电压降。对于长距离布线，铝线的线径可能需要在载流量要求的基础上进一步加大，以满足3%或5%的限值要求。
4. 评估端接条件。铝芯线缆需使用双金属接线端子并符合扭矩要求；对于封闭性较强的外壳或易受振动影响的设备而言，铜芯线缆可直接端接且柔韧性佳的特性更具优势。
5. 核实故障电流水平。在可用故障电流较高的情况下，铜的熔点更高，因此具备更强的耐受能力。
6. 对比生命周期成本：铝材的材料成本更低、重量更轻，可降低前期安装费用；铜材的耐腐蚀性及端接简便性则可减少长期维护成本。

七、铜芯与铝芯XHHW-2线缆：应用场景对比

八、常见问题

交联聚乙烯（XLPE）与XHHW-2是同一种材料吗？

XLPE 是一种绝缘材料。XHHW-2 是符合 UL 44 标准列名的电缆类型，采用 XLPE 绝缘层。XHHW-2 还对导体绞合、额定电压及护套要求作出了规定。

XHHW-2 型电缆是否需要穿入导管敷设？

不一定。XHHW-2 型线缆可敷设在管道、电缆桥架内，或在获许可的情况下明敷。若用于户外明敷场景，需具备耐日照等级。是否需要使用管道应根据当地规范及安装条件确定。

XHHW-2 电线比 THHN 电线更贵吗？

通常来说是这样的。XHHW-2采用交联聚乙烯（XLPE）绝缘层，其短路耐受温度更高（XHHW-2为250℃，而THHN为150℃），这会推高材料成本。但在潮湿或高温工况下，XHHW-2往往能实现更出色的长期可靠性。

何时应使用XHHW？

XHHW-2 型线缆适用于潮湿环境、要求 90℃ 潮湿额定值的馈线和分支电路、高故障电流电路，以及电缆桥架或明敷布线场景。该线缆通常被指定用于商业和工业配电系统。

九、XHHW-2 电缆解决方案

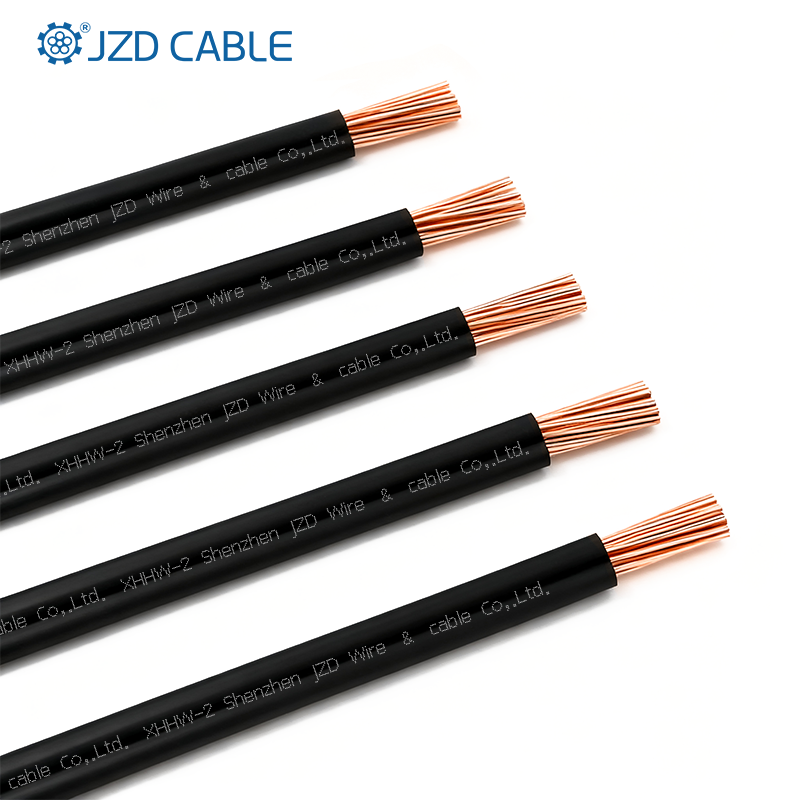

我们提供经UL 44认证的XHHW-2建筑用电线，有铜导体和铝导体两种可选。产品线规覆盖14 AWG至1000 kcmil，额定电压为600V/1000V，干/湿环境下额定温度均为90°C，还可选择FT4/SUN RES规格，适用于桥架敷设及户外场景。

如需了解XHHW-2规格、导体选型支持或批量供货方案，请联系我们。
