您的项目需要红黑经典配色的英标电缆吗？

作者

建圳达电缆

2025-12-01

在住宅、商业及轻工业领域的固定电气安装中，BS6242Y扁形双芯地线因其符合英国BS6004标准而备受信赖。建圳达电缆特别提供经典红黑双色版本，满足老旧系统改造或特定地区的色彩规范需求。本文将从结构设计、性能优势、应用场景及选型要点等方面深度解析这款电缆。

一、什么是红黑英标线？

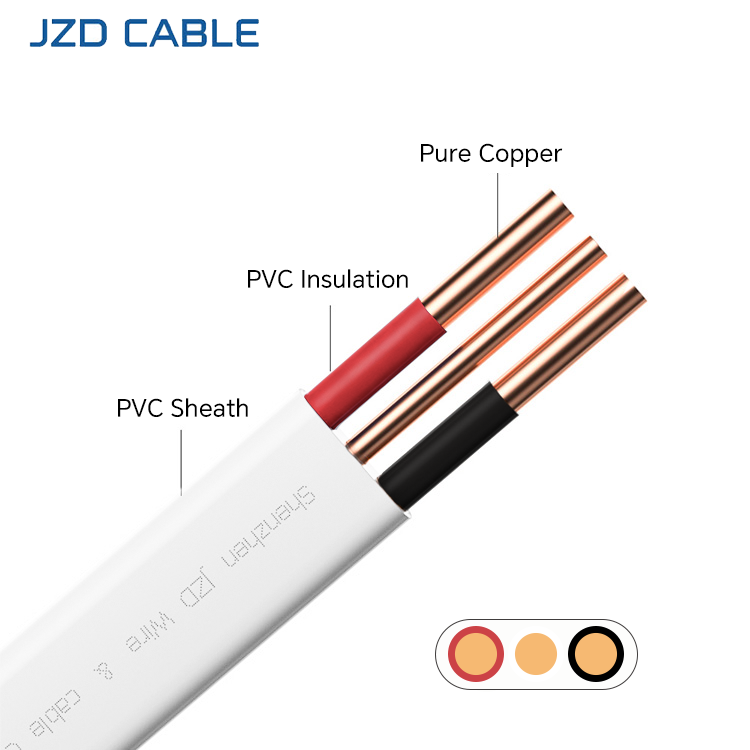

红黑英标线是一种PVC绝缘、PVC护套的扁平结构电缆，内置红黑线和一根裸铜。红色为火线（Live），黑色为零线（Neutral），地线为裸铜。这种配色源自英国早期标准（BS6004），适用于老旧建筑改造或特定地区（如部分英联邦国家）的电气规范。两芯绝缘导线与地线平行排列，地线位于两芯之间。这种设计减少电缆外径，便于穿管敷设，尤其适合狭窄空间（如线槽、石膏板墙体）。

技术参数

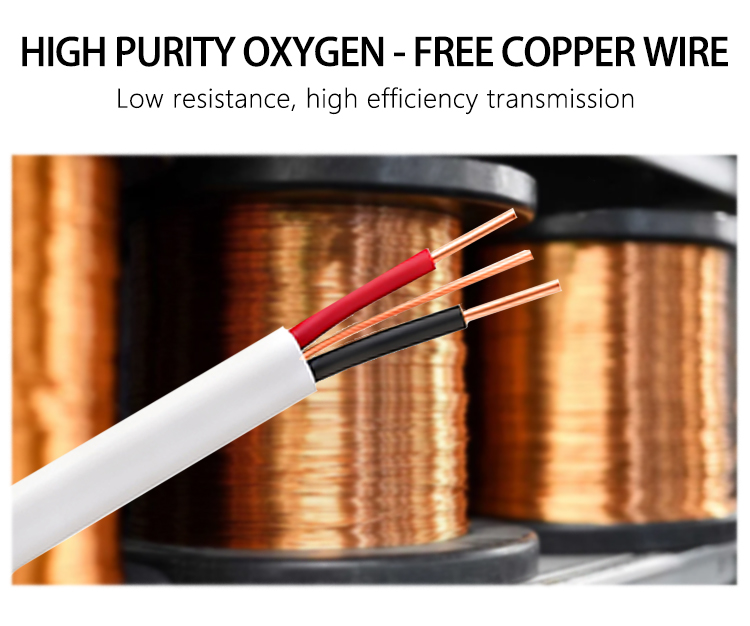

导体：采用1类或2类退火铜（纯度≥99.9%），导电性能优异，柔韧性好。
绝缘层：PVC材料（耐温70℃），厚度均匀（平均0.6mm），具备阻燃（IEC60332-1）和防潮特性。
护套：PVC外层（厚度0.8mm），抗磨损、抗酸碱腐蚀。
额定电压：300/500V，适用于低压固定布线系统。
温度范围：固定安装时-40℃至+70℃，移动安装时-5℃至+70℃。

Twin and Earth cable

二、核心优势

接地保护：地线直接与设备外壳连接，漏电时快速触发断路器，降低触电风险。
机械防护：扁平结构抗挤压，PVC护套耐磨损，适用于墙体埋设或线槽敷设。
环境适应性：防潮性能优异（防护等级IP44），可用于潮湿环境（如浴室、厨房）。

三、应用场景

1.住宅与商业建筑：

老旧建筑改造：红黑双色兼容传统布线系统，避免因色标更新导致的重新布线成本。
固定照明与插座回路：适用于家庭、办公室、商铺的电源分支电路（如照明灯具、开关插座）。

2.轻工业与农业场景：

小型工厂电力分配：为电机、控制柜提供稳定供电，耐受轻微机械振动。

农业电气化：灌溉系统、温室大棚的固定布线，防潮防腐蚀。

3.特殊场景：

临时建筑与活动房：快速布线且易于拆卸，符合临时用电安全标准。
轨道交通辅助线路：隧道照明、信号箱的备用电路（需额外加装防护套管）。

四、选型常见错误与专业解决方案

1. 错误选型导致过载或短路

问题根源

(1)线径与负载不匹配（如用1.5mm²电缆连接大功率空调），导致过热、电压下降。

(2)忽略红黑双色的电压等级限制（仅适用于300/500V系统，误用于高压场景）。

解决方案：

(1)根据负载电流选择线径（参考IEC 60364-5-52标准）：照明电路（10A）选1.5mm²，插座回路（16A）选2.5mm²。

(2)高压场景（如工业电机）需选用铠装电缆或XHHW系列。

2. 安装不当引发安全隐患

典型问题：

（1）过度弯曲（半径＜6倍电缆外径）导致绝缘层破裂。

（2）未使用线槽或套管，直接暴露于潮湿或高温环境。

专业建议：

（1）遵循BS7671布线规范，固定间距≤30cm，弯曲半径≥6倍外径。

（2）潮湿区域加装防水盒，电缆穿墙时使用防火泥密封。

3. 忽视环境与认证要求

风险案例：

（1）化工车间未选用耐腐蚀电缆，绝缘层快速老化。

（2）使用无BS6004认证的仿制品，导致项目验收失败。

合规措施：

（1）腐蚀环境选用护套加厚型号（如H07RN-F）。

（2）索要认证文件（BS6004测试报告），确保产品可追溯。

Twin and Earth cable

五、为什么选择建圳达电缆？

定制化服务：支持红黑双色及其他国际色标（如黄绿、蓝棕）定制，满足特殊项目需求。
全流程质控：从铜材采购到成品出厂，通过ISO9001质量管理体系认证。全球项目经验：产品已应用于英国住宅改造、东南亚商业综合体等项目，提供技术支持和售后保障。

红黑英标线是固定布线场景中兼顾传统规范与现代安全的理想选择。通过科学选型、规范安装及合规认证，可显著提升电气系统的可靠性。建圳达电缆以高标准产品与专业服务，为全球客户提供安全、高效的电缆解决方案。了解更多产品信息，请访问建圳达电缆官网：szjzdcable.com
