NMD90 与 NM-B：有何区别？加拿大与美国建筑用线指南

如果你在北美从事建筑用线相关工作，很可能接触过NM-B和NMD90这两种线缆。从外观上看，它们几乎一模一样——都采用铜导体、PVC/尼龙绝缘层、阻燃PVC护套，且带有90°C的温度标识。但实际上，它们分属两套不同的监管体系，不可互换使用。

如果您正在为加拿大的项目寻找合适的非金属护套电缆，或是想了解NMD90与您熟知的NM-B之间的区别，本指南将阐明二者的核心差异，帮您避免因规格选型失误造成的高昂损失。

一、功能相近，体系有别

我们先从一种能准确描述二者关系的方式说起：

NM-B与NMD90是北美地区性能相近的非金属护套建筑线缆，但二者需遵循不同的国家标准与电气规范。

人们常听到有人将NMD90称为“加拿大版NM-B”。在日常闲聊中这么说倒也无妨——能把大致意思讲清楚，但从技术层面来看，这种说法并不准确。二者虽都是各自市场上的主流非金属护套电缆，但在产品标准、认证体系、安装规范以及额定电压方面均存在差异。

下表可清晰呈现二者的差异：

NM-B与NMD90均有扁平型和圆形型两种外形可供选择（具体取决于制造商），其中扁平型更便于在墙体空腔内布设线路； 圆形结构可简化导管穿线及垂直立管安装作业。这些外形差异属于设计选型范畴，而非规范强制要求。NM‑B型线缆遵循ANSI/UL 719标准（美国），NMD90型线缆则符合CSA C22.2 第48号标准（加拿大； 当前版本为2025版——诸如“‑M90”之类的旧标识已成为历史。总而言之：加拿大项目使用NMD90，美国项目使用NM‑B，二者不可互换。

二、扁平架构与圆形架构：基于应用场景的选择，而非监管规则的限定

NM-B与NMD90均有扁平型和圆形型两种规格。扁平型结构便于在墙体空腔内布设走线； 圆形轮廓可简化导管填充及垂直立管的支撑作业。这类形状差异仅取决于安装人员的偏好，并非规范要求。电缆类型由管辖规范决定（加拿大采用NMD90型，美国采用NM‑B型）——而该类型下的形状选择则属于次要考量。

三、90°C标识的真正含义

这正是围绕NM-B与NMD90产生绝大多数混淆的根源所在。

两种电缆均标有90°C的标识，NMD90的型号名称中甚至直接带有“90”字样。但该数值指的是导体的最高允许温度，并非意味着可在任何情况下都直接按90°C对应的满载载流量来敷设使用该电缆。

对于NMD90型电缆而言，在产品标准认可的条件下，90℃是其绝缘层与护套系统的温度极限，实际载流量由《加拿大电气规范》确定。

对于NM-B型线缆，相关规定更为明确。尽管其导体绝缘的额定温度为90℃，但美国国家电气规范（NEC）明确将NM线缆的载流量限定为60℃导体对应的载流量。90℃的额定值可用于温度调整及校正计算，但最终得出的载流量不得超过60℃对应的限值。美国消防协会（NFPA）与UL发布的文件均对这一规则予以确认。

举一个实际例子：根据美国国家电气规范（NEC）针对铜芯NM-B线缆设定的60℃载流量限值，14 AWG线缆的载流量上限为15安培，12 AWG为20安培，10 AWG为30安培。即便导体本身的耐热承载能力更高，该NEC限值依然适用。

因此：标注90°C并不意味着载流量为90°C。这种误解在两国的项目中都时有出现，且造成的后果几乎都不轻。

四、NMD90 建设项目

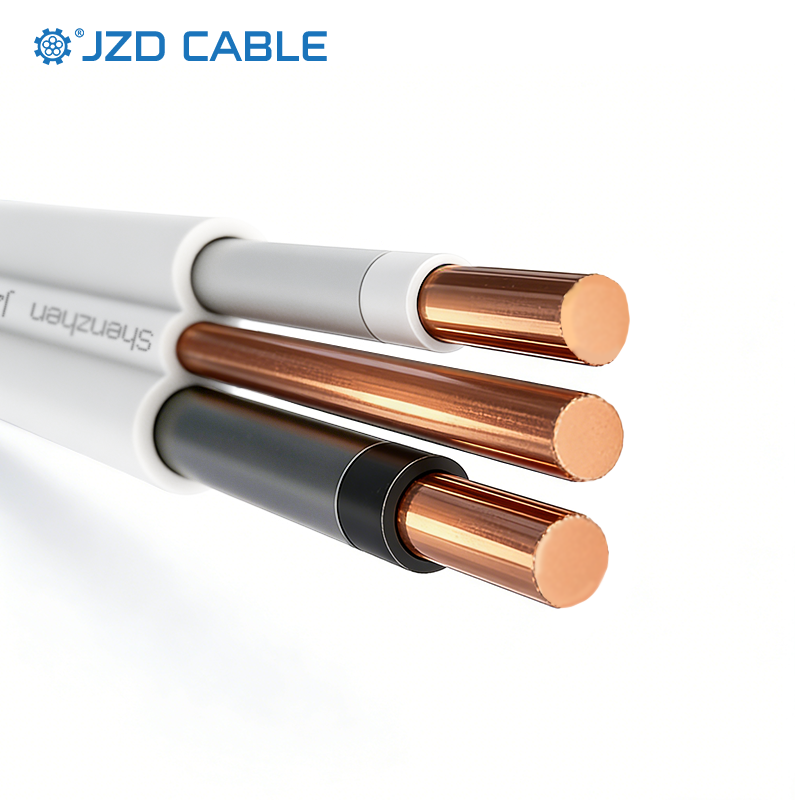

典型的构造NMD90十分简洁，每个组件都有其特定作用：

• 导体：退火铜，常见规格为14 AWG至6 AWG，部分制造商可提供更大尺寸
• 绝缘结构：采用带尼龙护套的PVC材质；导体绝缘类型通常对应THHN/THWN标准
• 外护套：防潮阻燃PVC
• 接地：包含一根裸铜接地导体
• 电压：300 伏
• 温度：最高90°C
• 火焰测试：达到FT1等级
• 轮廓：圆形
• 配置：2芯带接地 / 3芯带接地

NMD90 型号中的“D”代表适用于干燥场所。NMD90 专为干燥或隐蔽潮湿的室内环境设计，不可用于户外或直接埋地场景。

行业内通常通过护套颜分线规规格：14 AWG为白色，12 AWG为黄色，10 AWG为橙色。但需要注意的是，加拿大电气规范并未强制要求采用这种颜色编码，这只是制造商和行业内的通用惯例。请务必以线缆上的印刷标识及认证文件为准进行核对。

五、NMD90 的适用与禁用场景

NMD90的适用范围可概括为：干燥场所的明敷作业，以及干燥或潮湿场所的暗敷作业。具体而言：

• 住宅插座、开关、照明设备及分支电路
• 住宅与公寓内部布线
• 办公楼、零售场所及公共建筑的通用配电系统
• 圆形轮廓可简化填充计算的导管安装工程
• 多层建筑中楼层间的垂直立管
• 现有布线适配圆形线缆的改造项目

但NMD90有明确的适用边界：它并非户外电缆。直接埋地、长期暴露于露天环境以及潮湿场所，均不在其设计适用范围内。若项目包含户外或地下段，根据《加拿大电气规范》，应选用NMWU、AC90或TECK90等其他类型电缆，而非NMD90。

这一界定至关重要，因为在不合适的环境中使用NMD90线缆，其后果远不止“不够理想”这么简单——这会违反规范要求。你不会在任何正规的NMD90产品工作表上看到声称其适用于户外或直埋场景的表述，这种审慎态度恰恰说明该制造商充分理解相关标准。




六、NMD90 与 NMWU：不同场景适用的不同工具

既然全国矿工工会已经提出来了，那我们就把分工明确一下吧。

加拿大政府的建筑规范通常会将两种电缆类型并列列出：室内工程使用NMD90型电缆，户外及地下工程使用NMWU型电缆。NMWU型电缆的外护套专为更严苛的使用条件设计。两种电缆各有其适用场景，不可相互替代。

如果某个项目同时包含室内和室外段，正确的做法是为每个部分选择合适的电缆类型，而不是强行用一种电缆覆盖所有场景。

七、安装绝非仅穿线那么简单

《加拿大电气标准第一部分》针对非金属护套电缆的安装设有专门章节。第12-552条至第12-576条规则适用于NMD90型和NMWU型电缆，涵盖弯曲、支撑、防护、接线盒与配件、接地连接等多项要求。

换句话说，安装NMD90电缆并非只是拉拽线缆并用订书钉固定到位这么简单。施工需满足弯曲半径要求，支架间距有明确规定，存在机械损伤风险的区域需增设防护，接线盒与配件必须采用经认证的型号。具体数值需参照现行《加拿大电气规范》（CEC）及各省修订细则核对，但核心原则十分明确：安装质量是合规要求的一部分，绝非安装人员可随意决定的事项。

低温环境下的操作是另一个容易被忽视的细节。行业参考资料通常规定，2芯NMD90电缆的最低推荐安装温度为-25℃，3芯电缆为-10℃，同时建议在低温环境下安装前，需将电缆置于0℃以上的环境中存放至少24小时。在加拿大的冬季，这些细节会直接影响电缆的长期可靠性。

八、如何验证你所持有的NMD90是否为正品

对于任何负责在施工现场验收电缆的人员而言，电缆护套上的标识是第一道防线。需要检查的核心项如下：

• CSA认证标志
• 电缆类型（NMD90）
• 导线线径与数量（例如：14/2、12/3）
• 额定电压（300 V）
• 制造商识别
• 阻燃等级（FT1）
• 额定温度（90摄氏度）

除标识信息外，还有一点需要注意：导线的实际结构必须与标识内容一致。已有记录显示，部分标注为12/2 NMD90的电缆，其中性线实际为14 AWG规格，最终导致产品召回。此类事件虽属罕见，但其一旦发生，会影响整个电路的安全余量。通过具备可追溯认证的渠道采购电缆，是降低该风险最简单且最有效的方式。

九、适用于加拿大项目的实用决策路径

如果读完这篇文章你只能记住一件事，请务必记住这一点：加拿大的项目使用NMD90线缆，美国的项目使用NM-B线缆。这是由规范决定的，而非出于偏好。

针对某个具体的加拿大项目，请按以下流程操作：

• 室内、干燥或隐蔽潮湿场所 → NMD90
• 户外、潮湿环境或直埋敷设→NMWU型电缆或其他符合规范的允许类型
• 确认产品标准 → CSA C22.2 No. 48 现行版本
• 检查护套标识→认证标志、型号、规格、电压、制造商、阻燃等级及耐温等级
• 安装过程中 → 请遵循加拿大电气规范（CEC）中关于布线弯曲、支撑、防护及端接的相关要求
• 寒冷天气下 → 请注意低温操作限值，并预留温度调节时间

对于美国的读者，或是需要同时应对两套体系的人而言，最有价值的收获在于NM-B与NMD90之间的“平行对应关系”。二者功能相近，却在完全独立的轨道上运行，试图在这两条轨道之间找捷径，往往不会有好结果。

十、总结思考

NMD90与NM-B并非只是名称不同的同一款产品。二者源自两个相互独立的电气监管体系，遵循不同的标准，需满足不同的规范要求。NMD90是经CSA认证的300V圆形线缆，用于加拿大建筑内部布线；NM-B则是经UL认证的600V扁形线缆，在美国住宅及商业建筑中承担类似功能。二者功能相近，但绝非同一产品。

理解这种差异，绝非仅仅为了通过检查或避免返工。这意味着你清楚自己选择某款特定线缆的原因，也明白在哪些条件下该线缆能够保持安全、合规且可靠。对于任何认真对待电气工作的人而言，这种确定性是最基础、同时也是最重要的要素。
