移动住宅社区用铝制USE-2馈线电缆：美国国家电气规范指南

移动式住宅园区需要可靠的馈线系统，将电力从中央供电点分配至各个住宅场地的接线柱。美国国家电气规范（NEC）第550条规定，每个移动式住宅地块的馈线最小载流量不得低于100A。

这些馈电线路通常涉及长距离地下敷设，因此导体选型及电压降是需要重点考量的因素。铝导体被广泛应用，原因在于若按美国国家电气规范（NEC）要求完成合理选型与安装，铝导体可为大负载馈电场景提供兼具成本效益与轻量化优势的解决方案。

一、铝合金：AA-1350 与 AA-8000 系列

美国国家电气规范（NEC）第310.14条规定，建筑布线中使用的铝导体必须采用AA-8000系列合金。这是强制性要求——相关导体必须列入AA-8000系列名录。

1. AA-1350（建筑用线材已淘汰）

AA-1350 是20世纪60至70年代的标准铝导体合金，曾被用于专为铜导体设计的端子上的实心导体分支电路（#10、#12 AWG）。其失效机理在于热膨胀不匹配：

• 在负载作用下，铝的膨胀量大于铜
• 反复热循环会导致端子松动
• 连接松动会产生高电阻并引发过热
• 铜-铝电偶腐蚀加速了这一进程

根据美国国家电气规范（NEC）310.14条款，AA-1350不得再用于建筑布线场景。

2. A-8000系列（现行标准）

AA-8000 系列合金具有不同的特性：

AA-8000 系列导体并非“更优质的铜材”，而是针对建筑布线应用的特定需求设计的一种不同材料。在端接规范的前提下，AA-8000 馈线的现场使用性能记录可与铜导体相媲美。

二、导体选型：载流量与额定温度

1. 美国国家电气规范（NEC）表310.15(B)(16)——三温度列

表310.15(B)(16)列出了绝缘温度等级分别为60℃、75℃和90℃时的载流量。USE-2型电缆在潮湿及干燥场所的额定温度均为90℃（关于“-2”标识的说明见第7节），这意味着该导体可在90℃温度下持续运行而不会损坏绝缘层。

但在确定尺寸规格时，实际采用的载流量需遵循美国国家电气规范第110.14(C)条的规定。

对于额定电流为100A及以下的电路，若端子无其他标识，其载流量以60℃列的数值为基准。

对于额定电流超过100A的电路，载流量以75°C列的数值为基准。大多数断路器接线端子和设备端子的额定温度均为75°C。

这是活动住宅馈线中最常见的选型错误：对于额定电流超过100A的电路，采用90℃列进行线径选型是错误的做法。

2. 75℃条件下铝线载流量（适用于100A以上电路）

导线规格依据表310.15(B)(16)中75°C列的数值确定：

核心结论：2号AWG铝线并非100安培导体——其在75℃环境下的额定电流为90安培。若需100安培馈线，则应选用1号AWG铝线。

3. 连续负载与125%规则

在确定导线规格时，必须对持续负载与非持续负载区别处理。美国国家电气规范（NEC）第210.19(A)条要求，为持续负载供电的分支电路导体，其规格须按持续负载电流的125%确定。

对于活动住宅馈线而言，若场地负荷为连续负荷（持续3小时及以上），#1 AWG（载流量100A）可能无法满足80A连续负荷的要求（80A×125%=100A，恰好达到额定值，无任何余量）。根据工程实践建议，80A以上的连续负荷应选用2/0 AWG线缆。

工程建议：将活动房屋场地负荷按连续负荷处理是更为保守稳妥的方案；若预计存在连续负荷，100A供电线路推荐使用2/0 AWG线缆。

三、馈线配置：四线组合组件

活动房屋馈线电缆通常以四芯组合组件的形式供货，即四根导线绞合在一起：

• 两根相导线（带绝缘、带颜色标识）
• 一根中性导体（带绝缘层、带有颜色标识）
• 一根设备接地导线（绝缘，绿色）

中性线可依据美国国家电气规范（NEC）第220.61条规定缩小线径。对于单相三线馈线，中性线仅承载不平衡负载。在平衡系统中，中性线电流为零。NEC允许中性线线径小于相导体，其最小尺寸需基于以下要求确定：

• 最大不平衡负载
• 中性线选型采用70%的需用系数

设备接地导体的规格依据过流装置的额定值，按照美国国家电气规范（NEC）表250.122确定。

常见配置：

四、电压降计算

载流量与电压降是相互独立的选型约束条件，导线必须同时满足两项要求，最终选型由两者中要求更严苛的那一项决定。

美国国家电气规范（NEC）的法规文本中并未强制规定压降限值（消防泵除外），但其注释说明建议馈线的压降限值为3%，馈线与分支线路的总压降限值为5%。许多地方规范与合同技术要求均将上述数值作为强制性要求执行。

1. 单相馈线DC电阻法

对于单相两线或三线馈线（各相负载平衡），电压降计算公式如下：

电压降 VD = (2 × 线路长度 L × 电阻 R × 电流 I) / 1000

其中：

• VD = 电压降（单位：伏特）
• L = 单程长度（单位：英尺）
• R = 75°C 时导体的直流电阻（单位：欧姆/1000英尺，取自 NEC 第9章表8）
• I = 负载电流（单位：安培）

对于75℃条件下的铝导体，其电阻值（取自美国国家电气规范第9章表8）如下：

2. 计算示例：100A馈线，长度200英尺，电压240V

工况条件：100A 连续负载，单向距离200英尺，240V单相供电，目标电压降≤3%。

试验导体：1号AWG铝线

• 电阻值 = 0.253 欧姆/1000英尺（依据美国国家电气规范第9章表8，75℃条件下）
• VD = (2 × 200 × 0.253 × 100) / 1000 = 10.12V
• 电压降百分比 = 10.12 / 240 = 4.2% → 超出3%的限值
• 试验导体：2/0 AWG 铝线
• 电阻 = 0.159 欧姆/1000英尺
• VD = (2 × 200 × 0.159 × 100) / 1000 = 6.36V
• 电压降百分比 = 6.36 / 240 = 2.65% → 符合要求

结果：长度为200英尺的100A馈线需采用2/0 AWG线缆，方可满足3%的电压降要求，而非仅依据载流量选择的#1 AWG线缆。

3. 铝芯馈线的通用经验法则

针对240V单相馈线：

当因电压降需求而在载流量要求之外放大导管尺寸时，必须依据美国国家电气规范（NEC）第9章单独检查导管填充率。

五、铝缆安装：关键要求

1. 接线端子

端子必须具备铝/铜双额定值。这是现代配电盘与电表座的标准配置。请留意接线片上标注的“AL/CU”或“AL9CU”字样。

切勿将铝线直接连接至未标注适用于铝线的端子。这并非建议——美国国家电气规范（NEC）第110.14(A)条明确要求，用于铝线的端子必须带有对应标识。

2. 抗氧化化合物

美国国家电气规范（NEC）第110.14条并未明确要求使用抗氧化剂，但多数断路器制造商的安装说明均规定铝质接线端必须使用该材料。根据NEC 110.14(D)条款，制造商的安装说明属于强制性要求。

清理导体后、将其插入接线端子前，应在导体上涂抹复合剂。常用产品包括：Noalox（理想公司出品）、Ox-Gard（Gardner Bender出品）、Penetrox（Burndy出品）。

3. 扭矩规格

美国国家电气规范（NEC）110.14(D)条款：接线端必须紧固至制造商规定的扭矩值，该值通常标注在断路器标签上或安装手册中。

扭矩不足会导致连接电阻过高并引发发热，扭矩过大则可能造成螺纹滑牙或接线片本体受力，二者都是常见的失效模式。

4. 导体制备

• 安装前须立即清洁导体
• 使用钢丝刷或研磨垫，切勿使用砂纸（碳化硅会嵌入铝件内部）
• 清洁完成后立即涂抹抗氧化产品
• 完全插入并按规定扭矩拧紧

六、USE-2电缆：规格与规范参考

USE-2 电缆已列入 UL 854 标准范畴，归属于美国国家电气规范（NEC）第 338 条（进线电缆，USE 型）。其生产采用以下结构：

• 铝导体（符合NEC 310.14标准的AA-8000系列）——本产品所采用的材料即为第2.2节中所述的AA-8000系列合金
• XLPE绝缘（交联聚乙烯）
• 适用于日晒环境的抗UV外护套
• 在潮湿及干燥环境下的额定温度均为90℃（“-2”标识为USE/RHH/RHW线缆专属：-2代表干湿环境下均为90℃；无-2标识的USE线缆仅支持潮湿环境下75℃）

该电缆同时也符合RHH/RHW-2标准，这意味着它既适用于穿管敷设场景，也可直接埋地使用。

根据美国国家电气规范（NEC）第334条（NM电缆）或第336条（TC电缆）的规定，USE-2并非用于室内分支电路的建筑布线，它专用于地下供电及馈线场景，包括活动房屋营地的场地布线，其终端接至计量基座或配电盘。

1. 直埋深度（美国国家电气规范表300.5）

USE-2型电缆可直接埋入地下，无需穿管。最小覆土深度如下：

注：当地修订条款可能要求更大的埋深，请咨询管辖权限部门（AHJ）。

2. 导体识别

USE-2型电缆的相导体通常为黑色与红色，中性线为带条纹的白色或灰色，接地导体为绿色。其颜色编码必须符合美国国家电气规范（NEC）第200.6条关于中性线标识的规定，以及第250.119条关于设备接地导体标识的规定。

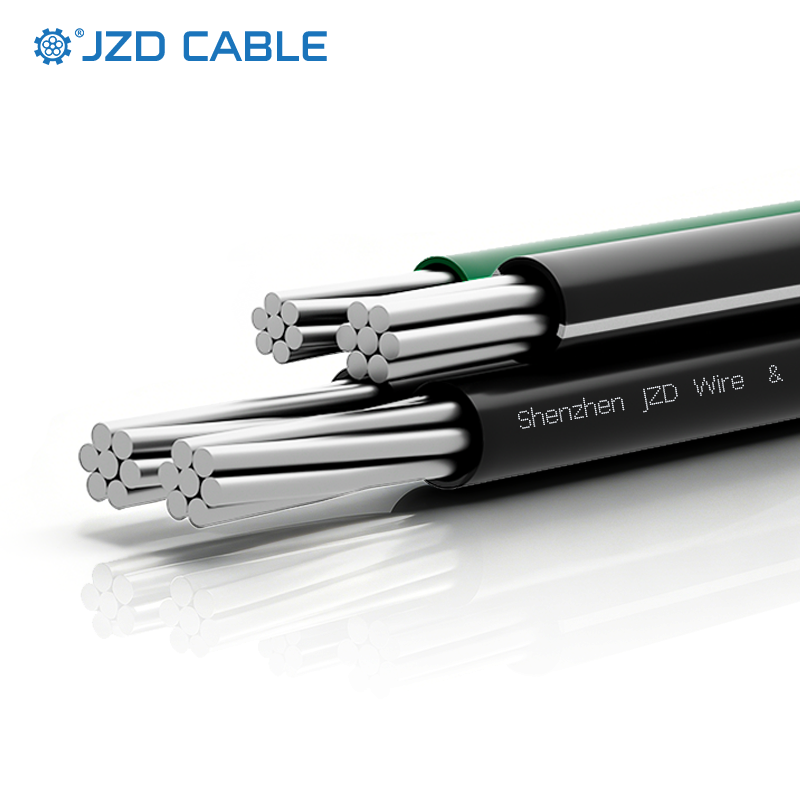

七、JZD 活动住宅馈线用 USE-2 型铝芯电缆

基于上述明确要求——AA-8000系列铝合金、90℃干湿温度等级、UL认证、直埋敷设能力——USE-2型电缆完全符合所有标准，JZD电缆公司生产的正是该款产品。

JZD 电缆生产经 UL 认证的USE-2 直埋电缆，专为严苛的户外及地下应用场景量身打造。

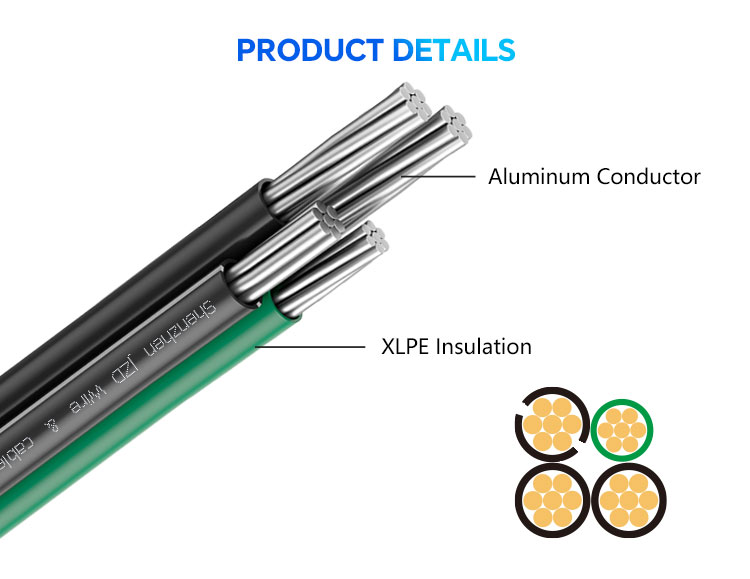

产品规格

主要优势

• UL认证且符合规范：符合UL 854、NEC第338条及NEC第310条要求
• AA-8000系列铝：符合NEC 310.14对现代铝合金的要求
• 直埋额定设计：无需敷设管道，节省相关成本与人力投入
• 耐日晒、耐候性强：采用抗UV外层，确保长期户外使用的耐用性
• 耐用型交联聚乙烯（XLPE）绝缘层：交联聚乙烯具备优异的耐湿性、耐化学腐蚀性及机械耐受性
• 90℃ 湿态额定值：“-2”额定等级表示在潮湿环境下可完全发挥 90℃ 对应的性能

可为全球各地的移动房屋园区项目提供符合规范的可靠铝质馈线电缆解决方案。JZD电缆凭借超过25年的制造经验，产品出口至100多个国家，

八、结论

铝质馈线电缆已成为移动房屋园区配电的标准选择，原因有四：

• 成本：在载流量相同的情况下，比铜低50%-70%
• 重量：仅为铜的三分之一，可简化安装流程
• 现代合金：AA-8000系列（符合美国国家电气规范NEC 310.14条款要求），可解决1960年代AA-1350合金存在的可靠性问题
• 规范合规性：只要尺寸选型与接线端接正确，即可获得美国国家电气规范（NEC）的完全许可

美国国家电气规范（NEC）第310条与第550条为这类馈线的规格确定提供了框架，要求其额定值最低为100A，允许采用需用系数，并给出了明确的导线规格确定准则。一个关键要点：确定规格时务必采用75℃列——多数接线端子的额定温度为75℃，而2号AWG铝线在75℃条件下的额定电流仅为90A，而非100A。

您的移动房屋园区项目需要铝制USE-2电缆吗？欢迎联系JZD获取技术规格、选型协助及认证电缆解决方案。
