铝质URD电缆：直埋及三芯/四芯选型指南

在美国和加拿大各地，新建住宅及商业开发项目越来越多地采用地下配电系统，既消除了因天气引发的停电故障，也提升了景观美观度。对于开发商、承包商以及公用事业工程师而言，地下配电电缆的选型会直接影响项目成本、合规性以及长期运行可靠性。

地下配电线路电缆必须满足四项标准：可直接埋地敷设（无需穿管）、长期耐潮湿、可实现数百英尺距离的经济传输、覆盖范围从变压器延伸至用户进线端。三种主要结构分别适用于配电链的不同环节：单芯电缆用于一次配电，三芯（三重绞合）电缆适用于120/240V单户供电，四芯（四重绞合）电缆则用于三相商业及大型住宅项目。

一、铝导体在地下配电电缆中的工程优势

URD电缆可采用铜导体或铝导体制造，但对于北美地区的地下住宅配电系统而言，铝是绝对主流的选择。这并非因为铝在绝对意义上“更优”，而是因为铝在URD应用的特定工程约束条件下表现更为出色：

材料成本：铜价约为铝价的3至4倍。在载流量相同的情况下，铝的材料成本约为铜的三分之一。对于长达数百甚至数千英尺的地下布线工程而言，这一成本差异会直接决定项目是否具备可行性。

重量与操作性能：在载流量相同的前提下，铝的重量约为铜的30%-40%。电缆重量更轻，不仅能降低运输成本、减少人力需求，还能在狭窄作业空间内更便于操作。

耐腐蚀性：现代AA-8000系列铝合金具有优异的耐腐蚀性，使其特别适用于地下潮湿环境。

二、URD与其他电缆类型的对比

1.铜与铝：成本与性能的权衡

铜导体具备更优异的导电性能：在相同AWG线径下，铜的载流量比铝高出约40%。但这一优势在地下配电线路（URD）的应用场景中会被大幅削弱：

按2026年的大宗商品价格计算，载流量相同时，截面积50平方毫米以上的铝缆相比铜缆可节省40%至55%的材料成本。

2.USE-2：系统与组件的对比

3.SER：地下部署与地上部署的对比

关键原则：URD 线缆不含耐日晒外护套——将其用于地上场景会加速老化。SER 线缆的 PVC 外护套并非为长期埋土接触设计。二者不可互换使用。

4.UF：配电线路与分支电路

三、单芯与多芯地下配电电缆选型

一旦确定采用地下配电线路（URD），工程层面的决策就变为根据配电位置、电压系统及项目类型，在单芯、三芯（三重绞合）和四芯（四重绞合）结构中进行选型。

配置概述

四、单芯地下配电电缆——一次配电领域的标准之选

结构：单根绝缘导体 + 同心绞合铝中性线。单导体地下配电线路（URD）通常成组安装，用于一次输电。

核心优势：

• 可定制的布局：允许灵活的相位安排以适应现场条件
• 独立更换：仅需更换受损的导体，无需更换整根电缆
• 长距离管道敷设：相比多芯成束电缆，卡滞风险更低
• 大截面适配灵活性：适用于需采用大规格导体的长距离主干线路
• 典型应用场景：
• 变压器至小区分支线主线路
• 大型工商业服务入口
• 需要定制分阶段安排的项目
• 长距离地下传输（超过500英尺）

五、三层地下配电线路——单户住宅供电的标准方案

结构：两根绝缘相导体加一根裸同心中性线，呈螺旋绞合结构。可传输120/240V分相电力——两根相导体之间电压为240V，每根相导体与中性线之间电压为120V。这是美国住宅的标准电压配置。

典型应用场景：

• 居民地下配电系统的核心主力——负责将小区分支接头与电表底座相连
• 为多户住宅供电的馈线分接头
• 架空线入地改造工程

六、四芯绞合URD电缆——三相供电的标准方案

结构：三根绝缘相导体加一根裸同心中性线，呈螺旋绞合结构。可传输三相电力，相导体间可提供120/208V或277/480V电压，是商业建筑与大型项目的标准配置。

典型应用场景：

• 商业建筑三相供电
• 大型住宅开发项目主馈线
• 需使用三相电的工业设施

七、单核与3核/4核：选型决策矩阵

选型原则：一次配电（变压器至居民区、长距离敷设、大截面场景）选用单芯线缆，兼具灵活性、可独立更换的优势，且能降低长距离传输的干扰风险；用户进线端选用三芯或四芯线缆，可实现单卷线缆一次敷设即可完成完整回路，提升安装效率。

八、直埋深度要求：美国国家电气规范（NEC）表300.5

地下电缆的埋设深度需遵循美国国家电气规范（NEC）表300.5的规定。对于城乡地下配网直埋电缆，最小覆土深度取决于安装位置：

对于典型的独户住宅后院布线施工，URD电缆必须埋设在地面以下24英寸（约61厘米）深处。

1.例外情况

对于额定电压120V及以下、配备最大20A过流保护与接地故障断路器保护的住宅分支电路，美国国家电气规范（NEC）允许将最小覆土深度降至12英寸。该例外条款通常适用于户外插座、景观照明及其他低压分支电路，不适用于主供电馈线。

2.地面引出电缆的防护

NEC 300.5 还要求，从地面引出的直埋电缆应采用外壳或线槽进行保护，保护范围需从最小埋设深度延伸至完工地面以上至少8英尺，以避免被割草机、园艺工具损坏或因意外接触而受损。

3.防霜冻

在寒冷地区，直埋导线与地下线槽可能会因冻胀作用发生位移。美国国家电气规范（NEC）第300.5(J)条要求采取防护措施。过渡段处的“S”形服务环通常可有效抵消冻胀带来的位移影响。

九、加拿大电气规范埋设深度要求

《加拿大电气规范》（CEC）要求，无导管直埋电缆的敷设深度至少为600毫米（约24英寸）。在冻土层较深的地区，经验丰富的电工通常会将敷设深度提升至750毫米至900毫米（30至36英寸），高于上述最低标准。

1.交联聚乙烯绝缘：地下供电可靠性的核心关键

URD电缆专为直埋敷设设计，可长期耐受土壤潮气、化学物质及微生物环境的侵蚀。普通室内电缆在这种环境下不出数月就会失效——潮气会渗入绝缘层，导致绝缘电阻下降，最终引发接地故障或短路。

URD电缆采用交联聚乙烯（XLPE）绝缘层，其分子链通过化学交联形成三维网状结构，具备普通热塑性材料无法企及的耐湿性能。

2.90℃ 潮湿环境额定值

URD电缆无论在潮湿或干燥环境下，均可在90℃的连续工况下稳定运行。无论是埋入潮湿土壤，还是敷设于充水管道中，电缆的载流能力均不受影响——该额定值已被纳入UL 854及ICEA S-105-692标准的明文规定中。

3.卓越耐湿性

交联聚乙烯（XLPE）的交联结构使其吸湿性极低。现场数据证实，直埋敷设的交联聚乙烯绝缘电缆可可靠运行25年以上。该交联结构在潮湿环境下具备优异的化学稳定性，可在30至50年的直埋使用周期内保持绝缘完整性。

4.耐化学老化与耐热老化性能

交联聚乙烯（XLPE）耐酸、耐碱、耐盐且抗微生物侵蚀，可确保长期埋地过程中绝缘性能保持稳定。作为热固性材料，交联聚乙烯在温度波动环境下不会发生反复的软化-硬化循环，从而避免了热塑性材料易出现的加速老化问题。

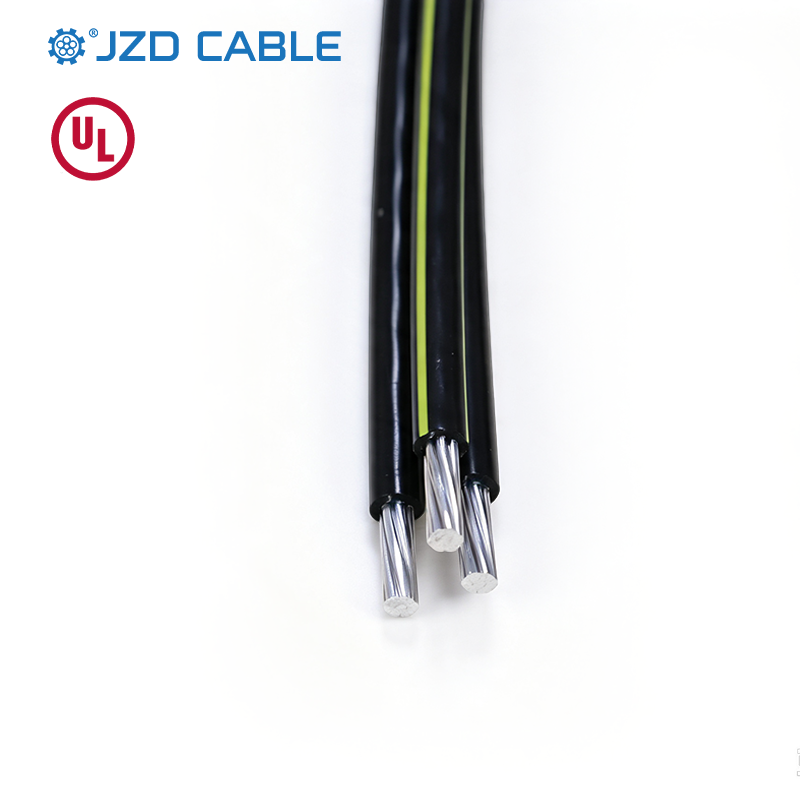

十、JZD URD型铝芯电缆：完整的地下配电解决方案

JZD电缆生产铝质URD电缆，产品覆盖从主线路到用户进线端的完整地下配电链路，专为北美地区直埋及穿管敷设场景设计。

产品规格

核心认证特性

• 90°C 潮湿环境额定值：可在潮湿及干燥环境下持续于90°C条件下运行
• 符合ASTM B8000标准：AA-8000系列铝合金材料标准
• 符合ICEA S-105-692标准：满足住宅地下配电电缆的行业规范要求
• UL 854 认证：符合北美入户线缆安全标准

十一、结论：单芯与3芯/4芯对比——URD可覆盖完整的分销链路

北美地下配电电缆的选型核心在于把握URD电缆的三大关键特性：

埋设深度是安全基准。美国国家电气规范（NEC）表300.5规定，居民区普通区域内直埋式地下配电线路（URD）的覆土深度需达到24英寸，这是防范机械损伤的基本防护要求。

XLPE绝缘层是潮湿环境下可靠运行的保障。URD电缆的额定参数为可在潮湿及干燥场所实现90℃连续运行，其交联结构具备优异的耐潮性能，可确保直埋敷设工况下拥有25年以上的使用寿命。

单芯与多芯线缆的选型需覆盖整个配电链路。一次配电（变压器至居民区、长距离、大截面场景）请选用单芯线缆。针对三芯绞合线，请将其用于120/240V单户住宅供电场景。四芯绞合线则适用于三相商业项目及大型工程。

JZD 经 UL 854 认证的URD 铝电缆采用 AA-8000 系列铝导体与交联聚乙烯绝缘，为北美地区从主线路到用户进线端的地下配电项目提供符合规范、兼具成本优势的完整解决方案。

获取技术规格、选型协助以及经认证的电缆解决方案。请联系JZD您的地下配电项目需要URD铝制电缆吗？
