单股线与多股线选型指南

作者

建圳达电缆

2026-10-31

选线时往往会忽略导体结构——单芯还是多股，而这一点会影响安装、端接、疲劳寿命及可靠性。单芯线采用单根线芯：质地偏硬、易于端接，适用于固定安装场景。多股线由多根细导线绞合而成：柔韧性佳、抗振性强，适用于移动设备及需持续弯折的工况。二者并无绝对的优劣之分；选型不当会引发路由故障、设备损坏或提前失效。本文涵盖导体分类、电气性能、机械特性、标准规范、端接工艺及生命周期成本等内容。

一、导体结构分类：IEC 60228与ASTM标准

IEC 60228 将导体分为四大类，涵盖从硬质到高柔性的各类应用场景。

类	建筑施工	典型线径	灵活性	典型应用
Class 1	固体	—	低	固定建筑布线，永久性电路
Class 2	绞合（7–127股）	相对较厚	中等	在管道或线槽中固定安装
Class 5	多股细绞线（≥16平方毫米规格下股数＞100）	薄型	高	软线、控制面板、设备连接装置
Class 6	超精细多股线（≥4 mm²规格时股数＞200股）	极薄	极高	拖链、机器人技术、连续弯曲

对于2.5平方毫米的导体，典型的5类结构约为46股直径0.26毫米的线芯，而6类结构约为140股直径0.16毫米的线芯。在北美，ASTM B3规定实心铜导体的标准，ASTM B8规定绞合铜导体的标准。美国国家电气规范（NEC）第310.3(C)条要求，穿管敷设时，8 AWG及更粗的导体须采用绞合结构，除非本规范其他条款明确允许或要求使用实心导体。10 AWG及更细的电力与照明线路通常采用实心铜导体。

绞合导体可进一步分为同心绞合、束绞、单绞、绳绞以及紧压绞合五类。其中同心绞合是最常见的结构，其每一层的绞合方向相反，以降低扭转应力。束绞工艺多用于柔性电缆，其线芯不按层排布，而是随机捆束，虽柔韧性更优，但直径会略大。紧压绞合借助模具对导体进行压缩，可减小导体直径，提升管道填充率。

导体结构确定后，电气性能的差异主要体现在电阻和压降方面。

二、电气性能：实心线与绞合线的电阻差异

在标称横截面积相同的情况下，实心导体的DC电阻低于绞合导体。原因在于绞合导体中的线芯沿螺旋路径排布，会增加电流路径的有效长度。根据美国国家电气规范（NEC）第9章表8中的导体特性数据，相同横截面积下，绞合铜导体的DC电阻比实心铜导体高出约2%至3%。

在50/60Hz工频条件下，集肤效应的影响较为有限。铜在60Hz频率下的集肤深度约为8.5mm。对于直径小于17mm的导体，集肤效应可忽略不计。因此，实心导体与绞合导体之间的AC电阻差异，主要源于绞合工艺带来的额外长度，而非集肤效应。

对于大多数商业和工业装置而言，2%~3%的电阻差值已纳入标准载流量表的考量范围，不会对线缆选型造成显著影响。但在长距离馈线线路或对压降敏感的项目中，该差值可能会影响导体的线径选择。举例来说，在长度200英尺、额定电流200A的馈线中，实心导体与绞合导体之间的压降差值可能达到0.1%~0.2%，当参数接近限值时需对此进行核验。

三、力学性能：弯曲半径、疲劳特性与振动特性

弯曲半径

实心导体的弯曲能力有限。对于固定安装场景，最小弯曲半径通常为外径的4至6倍。反复弯曲或急弯会引发加工硬化，进而导致导体断裂。

绞合导体，尤其是5类和6类导体，可耐受更小的弯曲半径。对于柔性电缆的固定安装，最小弯曲半径通常为其外径的3–4倍。而在需持续弯曲的应用场景中，动态弯曲半径要求通常为其外径的6–10倍。

疲劳寿命

电缆弯曲时，外侧线芯受拉，内侧线芯受压。单根线芯越细，表面应变越小，疲劳寿命就越长。在相同的弯曲半径和循环次数下，6类导体的使用寿命明显长于5类导体，而5类导体的使用寿命又远超2类导体。在拖链应用场景中，普通电缆可能在数万次循环后就会失效，而选型恰当的高柔性电缆可承受超百万次循环。

振动

实心导体在振动环境中易发生疲劳断裂。电机、泵和压缩机的设备连接线应采用绞合导体。绞合导体中的多股线可分散振动应力，延长使用寿命。

机械性能决定安装方式，端接方式必须与导体结构相匹配。

四、端接与连接

端接方式因导体结构的不同而有所差异。

实心导体端接操作简便。规格为10 AWG及更小的实心导体可直接通过紧固螺钉或接线柱连接，也可配合朝上的接线耳进行绕接。这类导体可保持既定形状，插入后不易松动。

绞合导体需采用适配的端子或连接器，所有线股必须保持完好无损；线缆断股不可接受。多股线缆应使用接线端子、金属套或压接式连接器进行端接。将多股线缆缠绕在螺丝型端子上的做法不可接受，除非该端子明确标注可用于多股导体。对于端接在接线螺钉上的C类多股导体，未绝缘的线股必须完全封闭在端接部位内，或者端子处的线股必须被处理为实心状态。

铝导体需要额外注意：铝绞合导体需使用双金属线耳或专用铝质线耳，建议搭配抗氧化剂使用；铜质端子的处理则相对简单。

一旦终止要求明确，还必须对标准和规范进行验证。

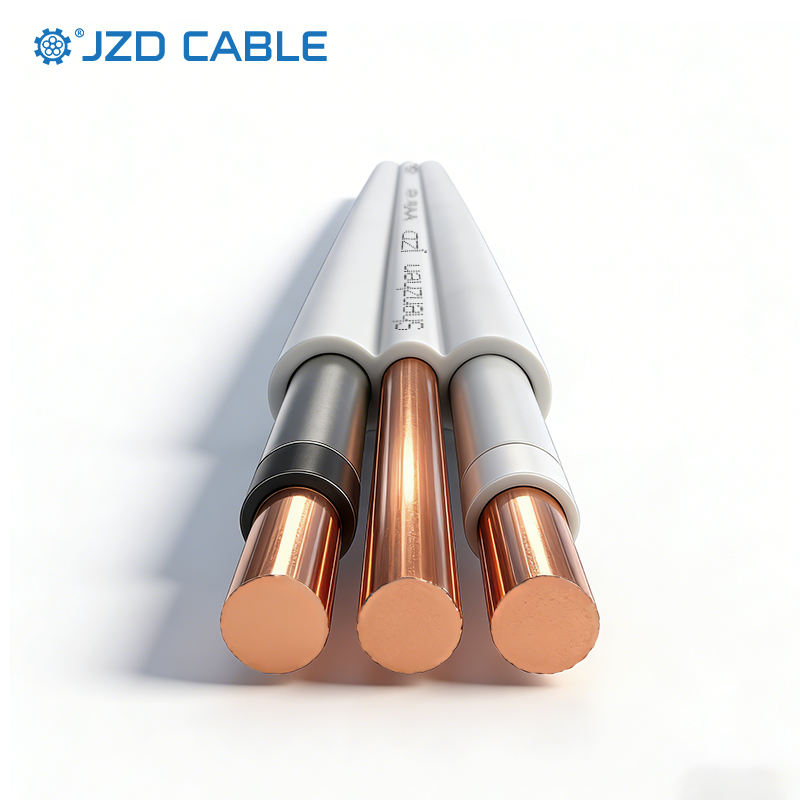

nm cable

五、标准与规范要求

美国国家电气规范（NEC）对导体结构有明确要求。根据第310.3(C)条，穿设于线槽内的8 AWG及更大规格的导体必须为绞合线，除非该规范明确允许或要求使用实心导体。10 AWG及更小规格的电力与照明回路通常采用实心铜导体。NEC 110.14条要求端接方式必须与导体类型相匹配。

针对UL标准，UL 83适用于热塑性绝缘电线，UL 44适用于热固性绝缘电线，UL 486A-486B适用于端接装置，其中包含针对铝导体和铜导体的相关要求。

IEC 60228是国际通用的导体分类标准，已被EU及众多出口市场采用。IEC 60228中5类和6类导体对应高柔性应用场景，1类和2类导体则对应固定安装场景。

在符合标准与规范的基础上，选型还需对生命周期成本进行对比。

六、生命周期成本分析

成本维度	实心线	绞合线
材料成本	更低	更高（制造流程更复杂）
安装人工	适用于固定安装，操作简便	便于灵活安装，节省人力
终止成本	低	需配备接线耳/连接器，成本较高
维护成本	在振动环境下易产生疲劳	抗震性能佳，维护成本更低
更换频率	固定安装场景下使用寿命长	在动态应用场景中，使用寿命取决于选型适配
适用场景	固定、静态	动态摆动、持续震颤、不间断弯折
